紫外線でできること
固める
Curing
UV硬化（紫外線硬化：UV curing）とは、紫外線硬化樹脂などへ、紫外線を照射することで重合反応が起こり、液体から固体となるプロセスや方法です。
UV硬化は、シールやラベルなどの印刷分野から実用化がはじまり、半導体分野、エレクトロニクス分野、自動車分野まであらゆる製造分野で用いられています。近年では、太陽電池分野やナノテク分野などの新しい分野にも用途は拡がっています。
製品事例
Products
実験・開発・セミ量産に
最適な卓上バッチ装置
MDBシリーズ
｜卓上バッチタイプ｜実験用｜セミ量産｜

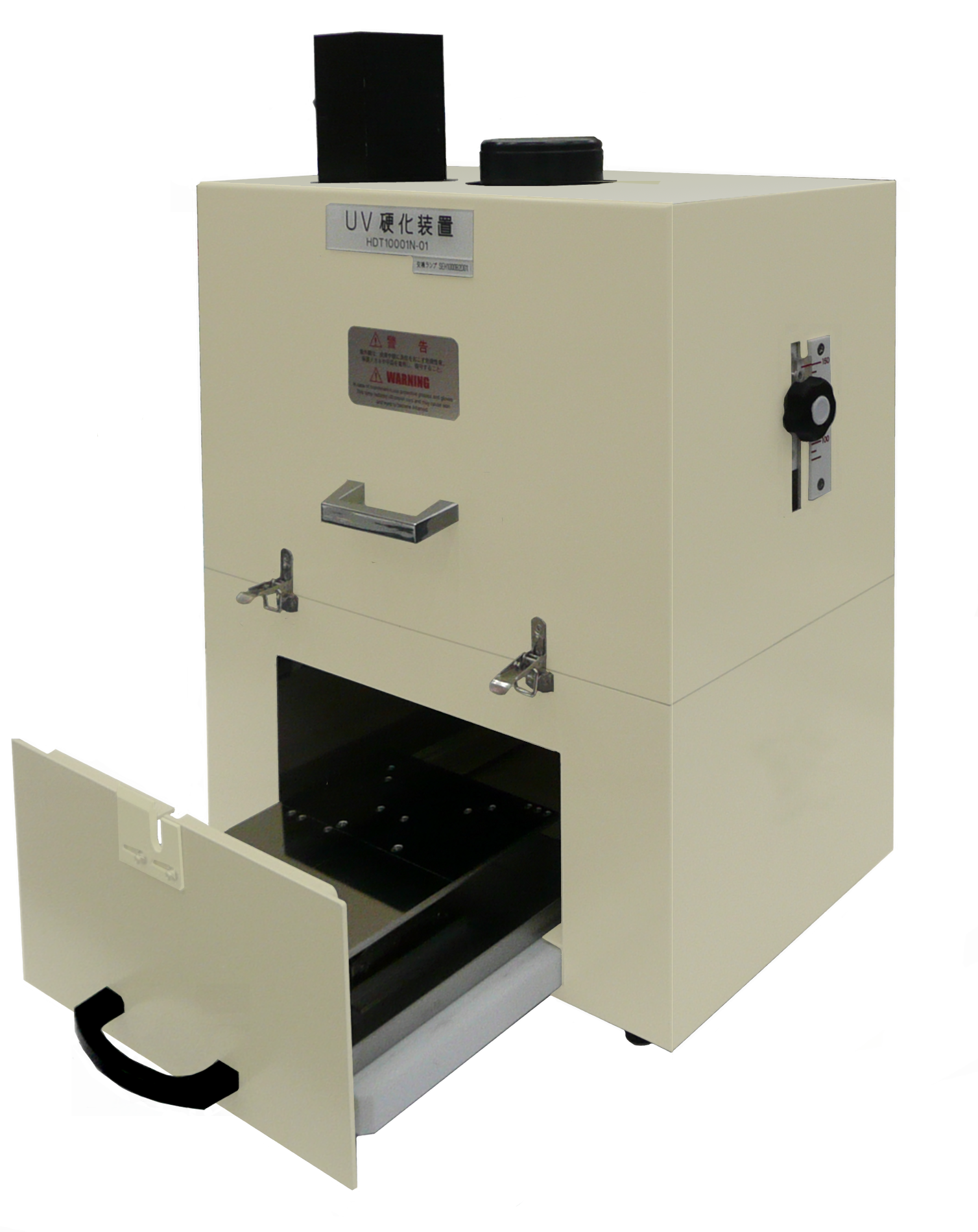

卓上バッチタイプのUV硬化装置。
実験用、セミ量産用途に対応できます。
目的に応じて選べるシステム構成
卓上バッチタイプの紫外線硬化装置は、上部と下部に分離ができるセパレート構造になっています。上部分は紫外線照射器が搭載された照射ボックス、下部分は試料を収納する収納ケースから構成されています。実験の目的や条件、試料のサイズや形状などに応じて、組み合わせることで、多様な用途に対応できます。また、紫外線ランプの交換も簡単にできる構造で、装置のダウンタイムの短縮が可能です。
試料のサイズによって収納ケースを選べます
収納ケースの開口部の寸法が異なるケースを２種類用意しました。
試料の形状や大きさによって、最適な収納ケースを選べることができます。

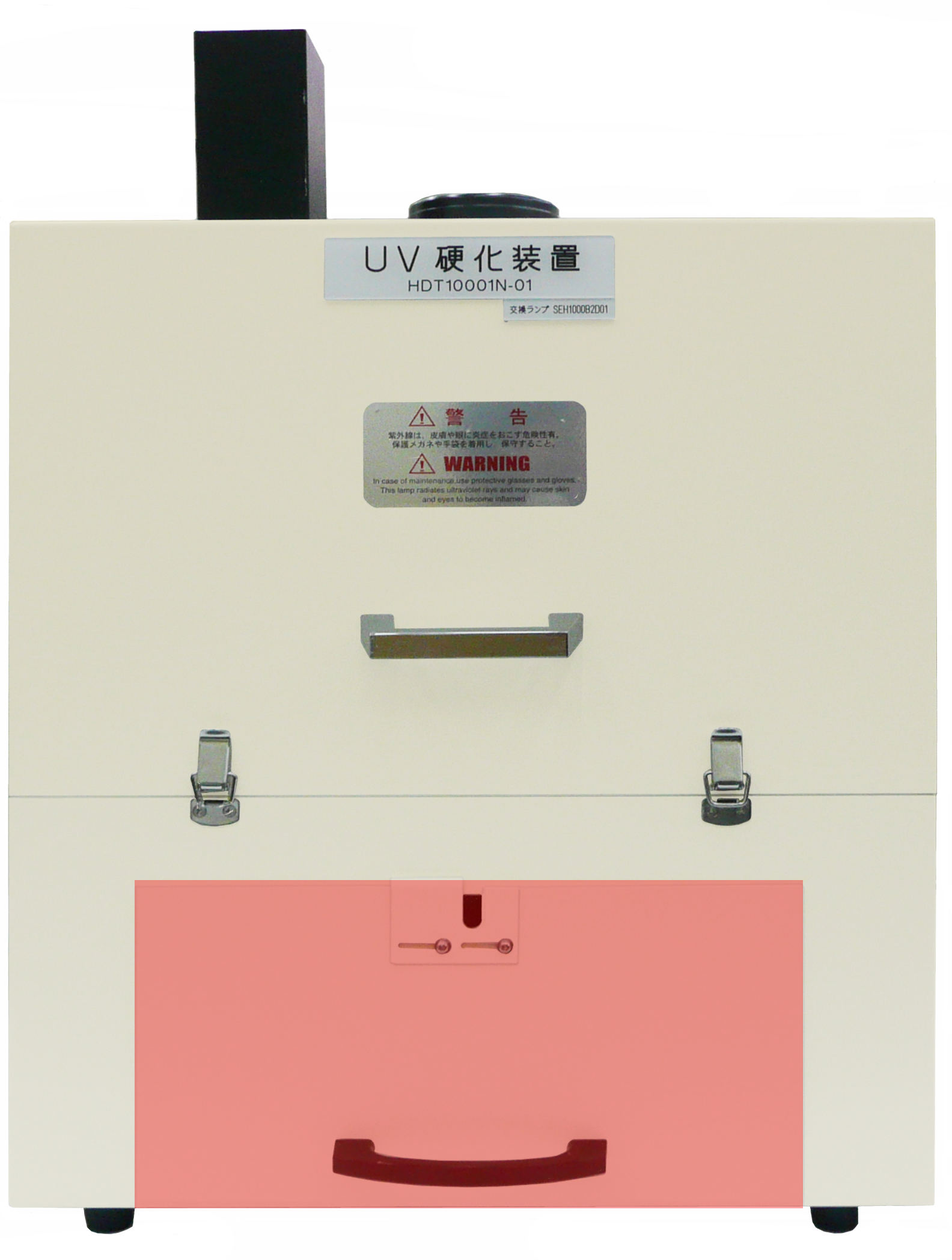

＞ベーシックモデル 開口部 260×50mm

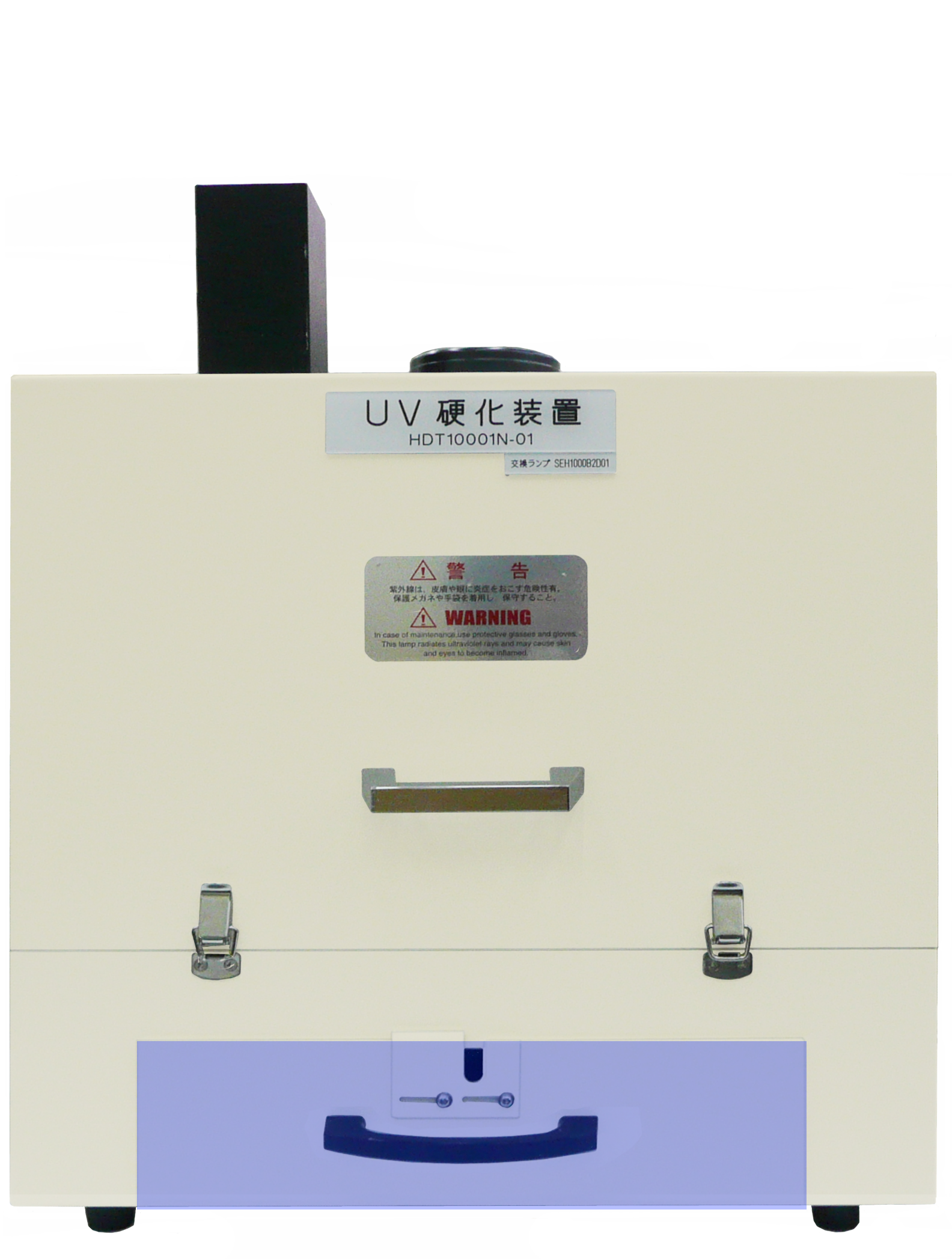

＞ワイドモデル 開口部 260×140mm
ベーシックモデル ワイドモデル
| 製 品 | UV硬化装置卓上バッチタイプ | ||
| 型 式 | HDB4001N | HDB10001N | HDB15001N |
| ランプタイプ | 高圧水銀ランプ | 高圧水銀ランプ | 高圧水銀ランプ メタルハライドランプ |
| ランプワット数 | 400ワット | 1000ワット | 1500ワット |
| ランプ出力 | 80W/cm | 80W/cm | 120W/cm |
| 反射ミラータイプ | 拡散形AM/CM | 拡散形AM/CM | 拡散形CM |
| 有効照射エリア | 50×50mm | 100×100mm | 100×100mm |
| 試料台サイズ | 200×190mm | 200×190mm | 200×190mm |
| 調光機能 | なし | なし | 60%or100%切替 |
| 外形寸法 | 照射器 W150×D200×H500（700）※mm | ||
| 電 源 W150×D200×H500mm | |||
| 重量 | 照射器 15㎏ | ||
| 電 源 20㎏ | |||
| 周波数 | 50 r 60Hz | 50（60）Hz | 50（60）Hz |
| 入力電圧 | AC100V | AC100V | AC200V |
| オプション | IRカットフィルター | ||
※ （ ）はワイドモデルの寸法です。
