紫外線でできること



固める



Curing




UV硬化(紫外線硬化:UV curing)とは、紫外線硬化樹脂などへ、紫外線を照射することで重合反応が起こり、液体から固体となるプロセスや方法です。
UV硬化は、シールやラベルなどの印刷分野から実用化がはじまり、半導体分野、エレクトロニクス分野、自動車分野まであらゆる製造分野で用いられています。近年では、太陽電池分野やナノテク分野などの新しい分野にも用途は拡がっています。





製品事例

Products


設備への組込みが可能な
照射器
HDRシリーズ

|ユニットタイプ|照射器|量産用|


設備への組込みに特化したユニットタイプです。お客様のニーズに合わせてカスタマイズします。

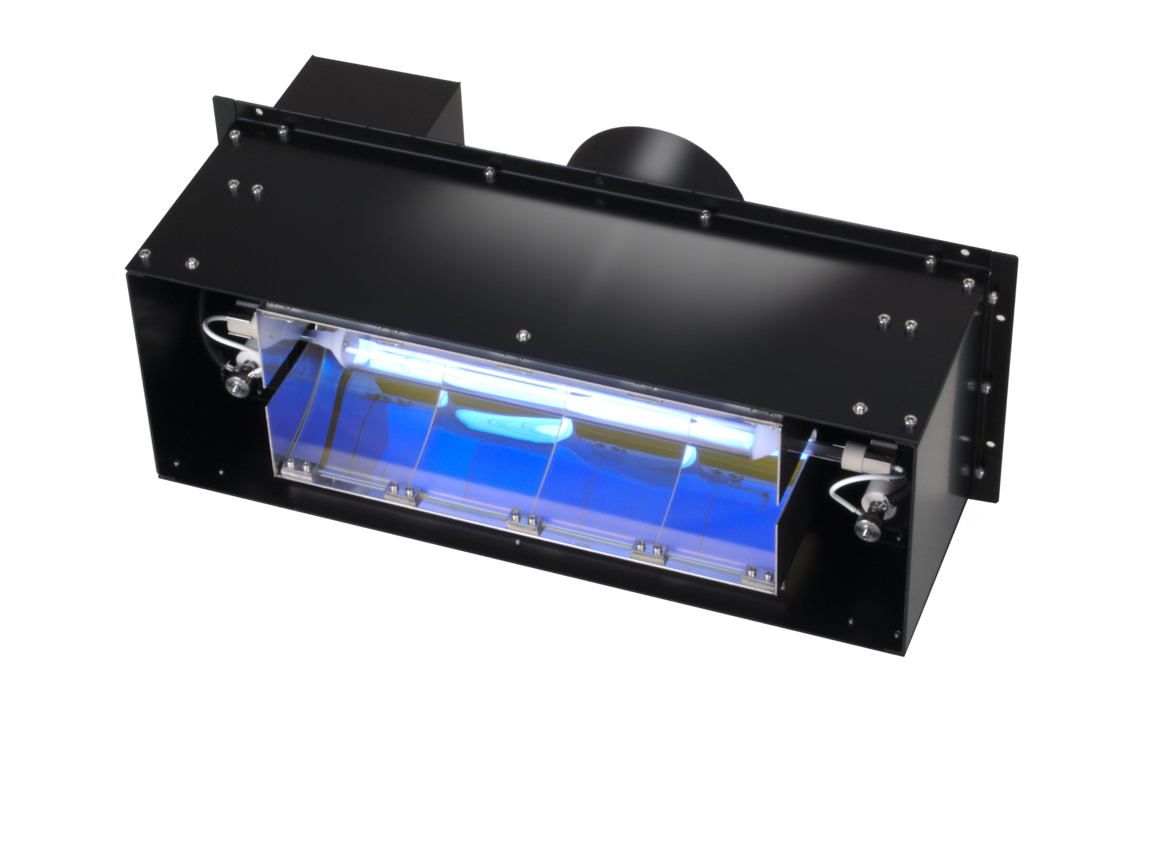

UV硬化装置ユニットタイプHDRシリーズ

設備に合わせてカスタマイズ

照射器は紫外線硬化装置の心臓部であり、紫外線ランプ・ランプミラー・シャッター機構・冷却機構などから構成されています。外部への紫外線洩れを防止する役割も果たし、安全かつ効率的に紫外線の照射を行うための装置です。

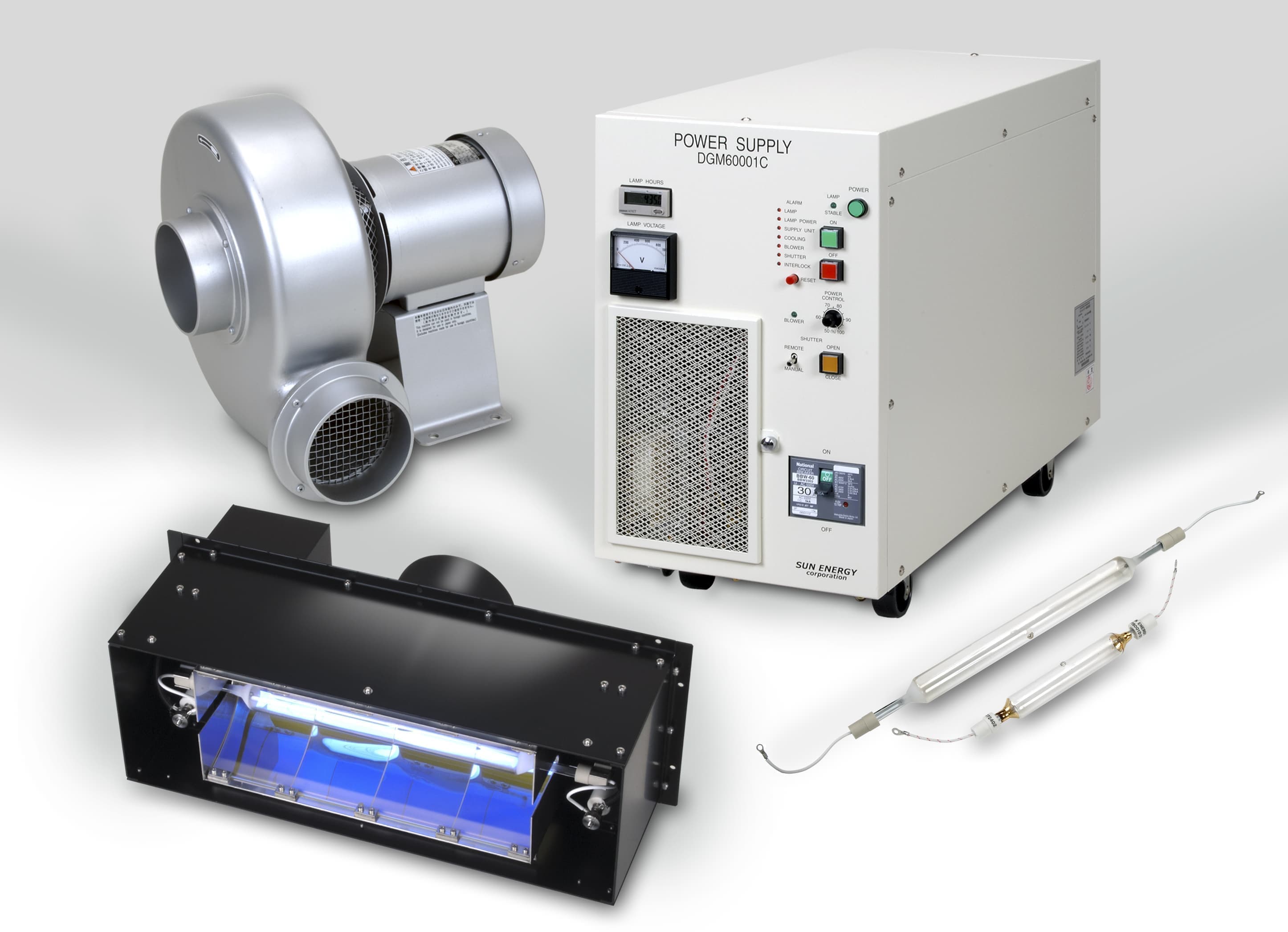

ユニット構成

IRカットフィルター

IRカットフィルターは、硬化に必要な紫外線は透過させ、熱の原因となる余分な赤外線をカットし、ワークの温度上昇を抑制します。
照射器に取り付けて使用します。

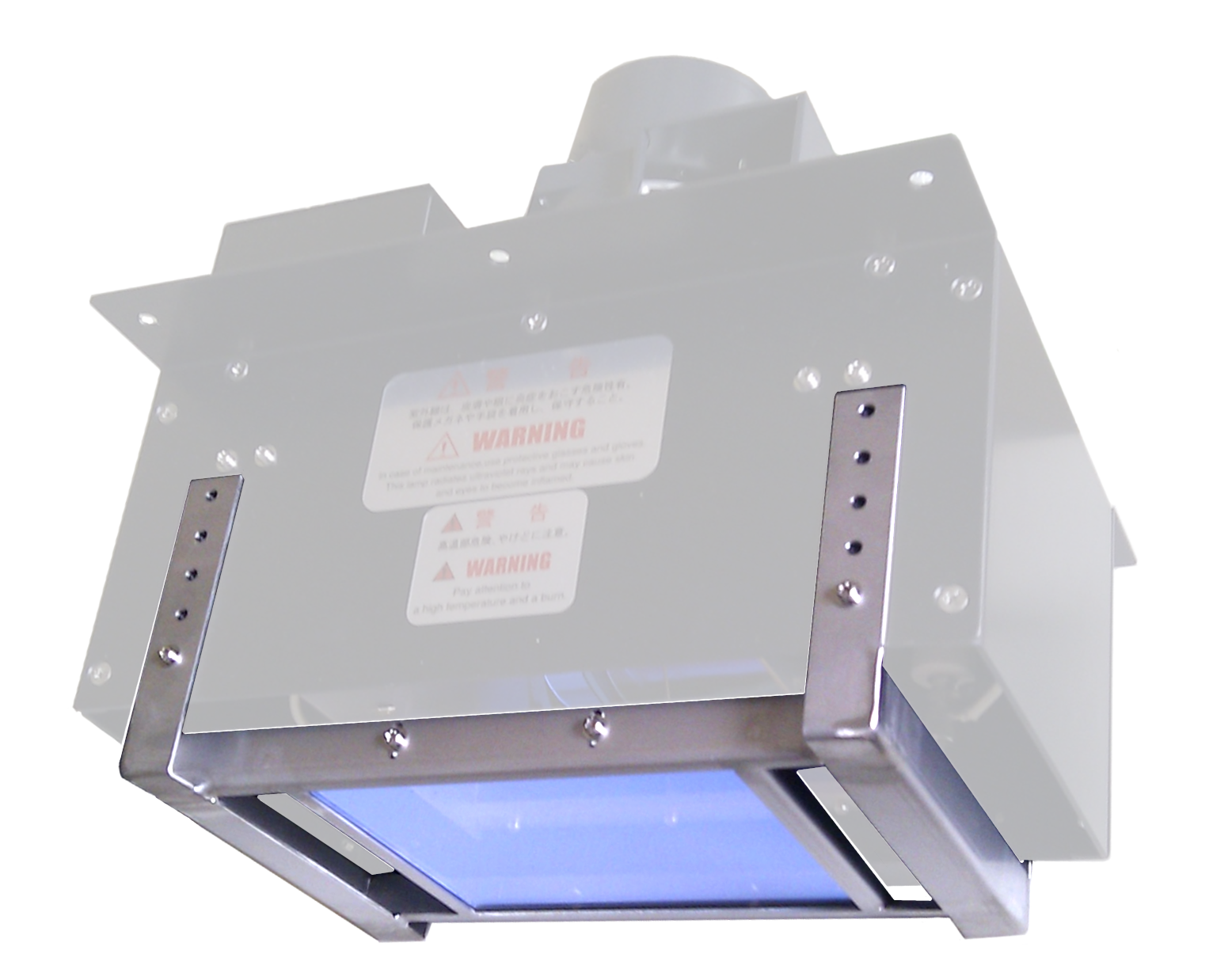

IRカットフィルター装着
IRカットフィルター装着


より安全にご使用できます

外部へのオゾン漏れや紫外線漏れのない安全な紫外線照射装置です。
点灯中に扉を開けると、自動でランプが消灯するインターロック機能を標準で装備しています。


排オゾンブロワ・ホースを標準装備

紫外線ランプから発生するオゾンの排気や紫外線ランプの冷却のためのブロワを付属品として用意しています。排オゾンは外部へ排出するか、触媒等で分解処理してから排気して下さい。

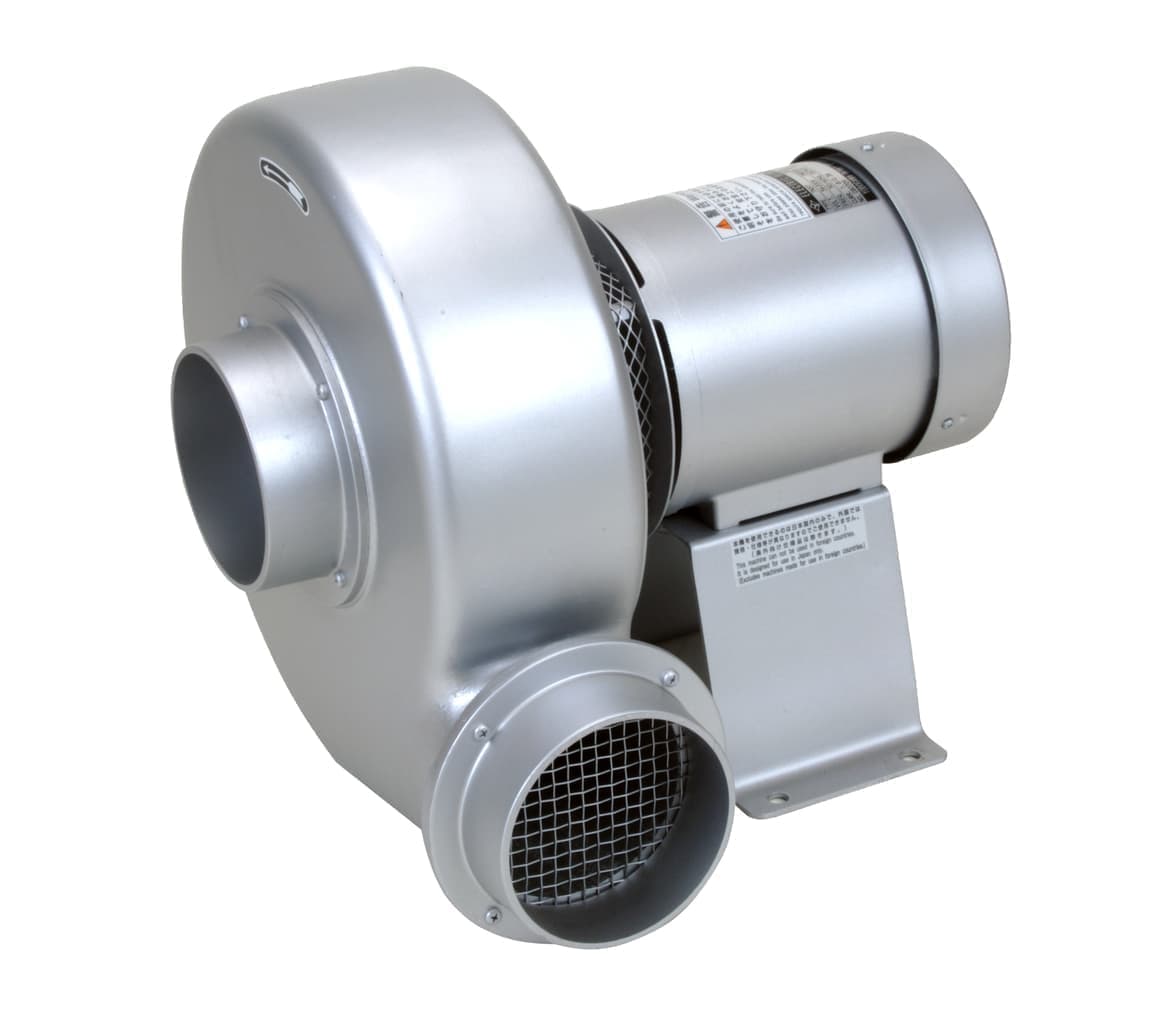

排オゾンブロワー

ランプタイプ ランプ出力 ランプワット 発光長 ミラータイプ 外形寸法
集光型ミラー 拡散型ミラー
高圧水銀ランプ           50W/cm  400W
  80mm    アルミ   W270×D205×H150mm   W270×D150×H125mm
80W/cm


1000W  120mm  アルミ  W310×D205×H150mm  W310×D150×H125mm
3000W  375mm  コールド  W625×D205×H150mm  W625×D180×H125mm
4000W  500mm  コールド  W750×D205×H150mm  W750×D180×H125mm
6000W 750mm   コールド  W1000×D205×H150mm  W1000×D180×H125mm
120W/cm     1500W 125mm   コールド  W330×D205×H150mm   W310×D150×H125mm
 3000W  250mm  コールド   W455×D205×H150mm W455×D150×H125mm
 6000W 500mm   コールド   W750×D205×H150mm  W750×D180×H125mm
 160W/cm   3000W  180mm   コールド  W385×D205×H150mm  W385×D150×H125mm
4000W 250mm コールド W455×D205×H150mm W455×D150×H125mm
6000W 375mm コールド W625×D205×H150mm W625×D180×H125mm
240W/cm 3000W 125mm コールド W330×D205×H150mm W310×D150×H125mm
6000W 250mm コールド W455×D205×H150mm W455×D150×H125mm
メタルハライドランプ

120W/cm   1500W  125mm  コールド W330×D205×H150mm   W310×D150×H125mm
 3000W  250mm  コールド   W455×D205×H150mm  W455×D150×H125mm
6000W   500mm  コールド W750×D205×H150mm   W750×D180×H125mm
 160W/cm  3000W   180mm  コールド   W385×D205×H150mm  W310×D150×H125mm
 4000W  250mm  コールド  W455×D205×H150mm  W455×D150×H125mm
 6000W  375mm  コールド  W625×D205×H150mm W625×D180×H125mm
 240W/cm  3000W  125mm  コールド  W330×D205×H150mm  W310×D150×H125mm
6000W  250mm   コールド  W455×D205×H150mm W455×D150×H125mm
UVランプ出力 平均寿命 保証寿命 UV出力維持率
50W/cm
1500hr 1000hr 80%
80W/cm 1500hr 1000hr 80%
120W/cm 1500hr 1000hr 70%
160W/cm 1500hr 1000hr 70%
240W/cm 1500hr 1000hr   70%

使用条件や周囲環境によって寿命が著しく短くなる場合があります
